أقدم لك خدمة تصميم الدوائر المطبوعة (PCB Design) باحترافية عالية باستخدام برنامج KiCad وفقاً لمعايير التصنيع القياسية (DFM):
ما ستحصل عليه في الخدمة الأساسية:
- تصميم دائرة مطبوعة بسيطة (Single Layer) حتى 10 عناصر بناءً على مخططك النظري الجاهز.
- ملفات التصنيع الكاملة (Gerber Files & Drill Files) جاهزة للإنتاج الفوري.
- الملفات المصدرية الأصلية لمشروع KiCad (ملف الـ PCB والـ Schematic).

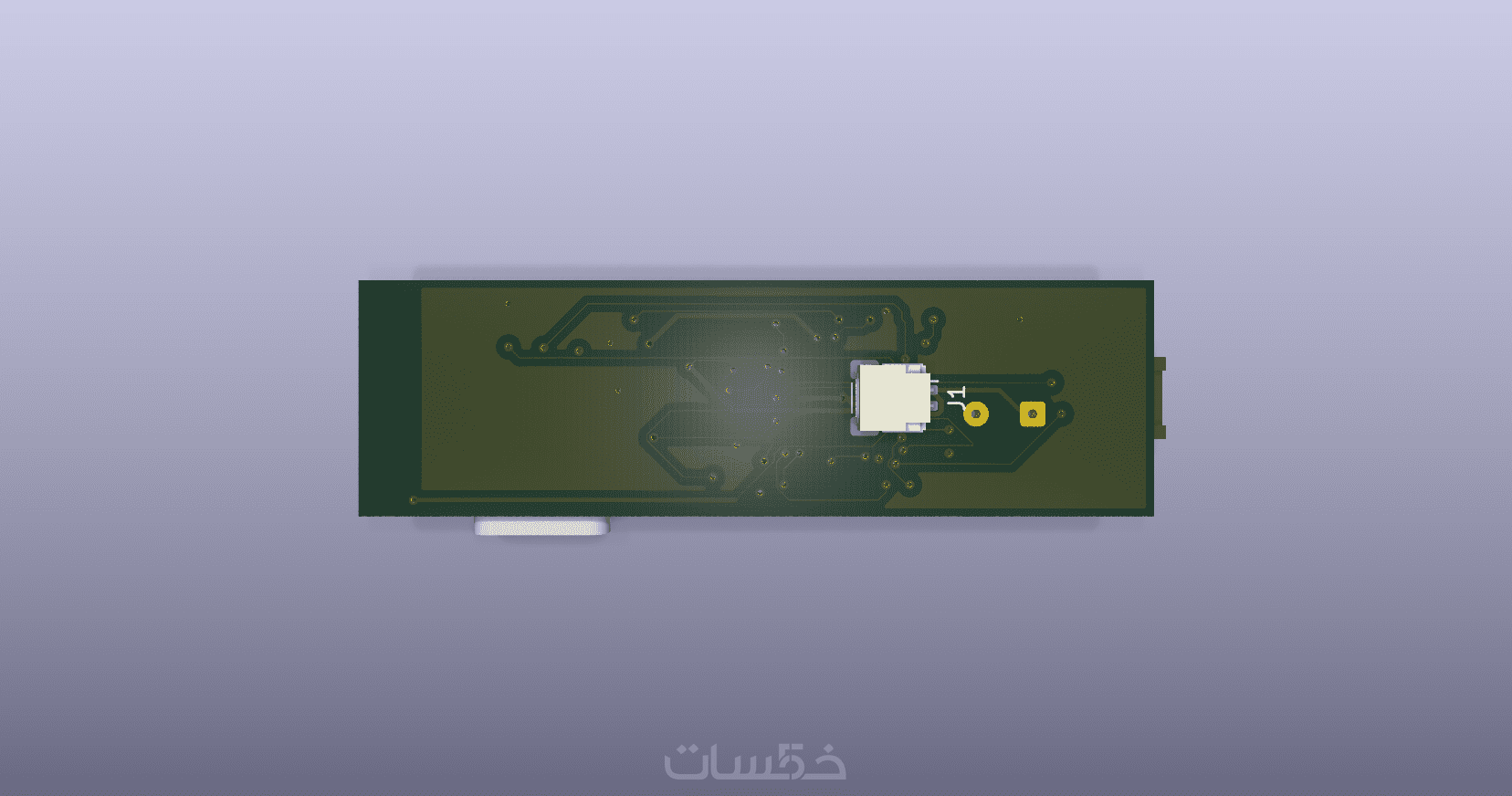

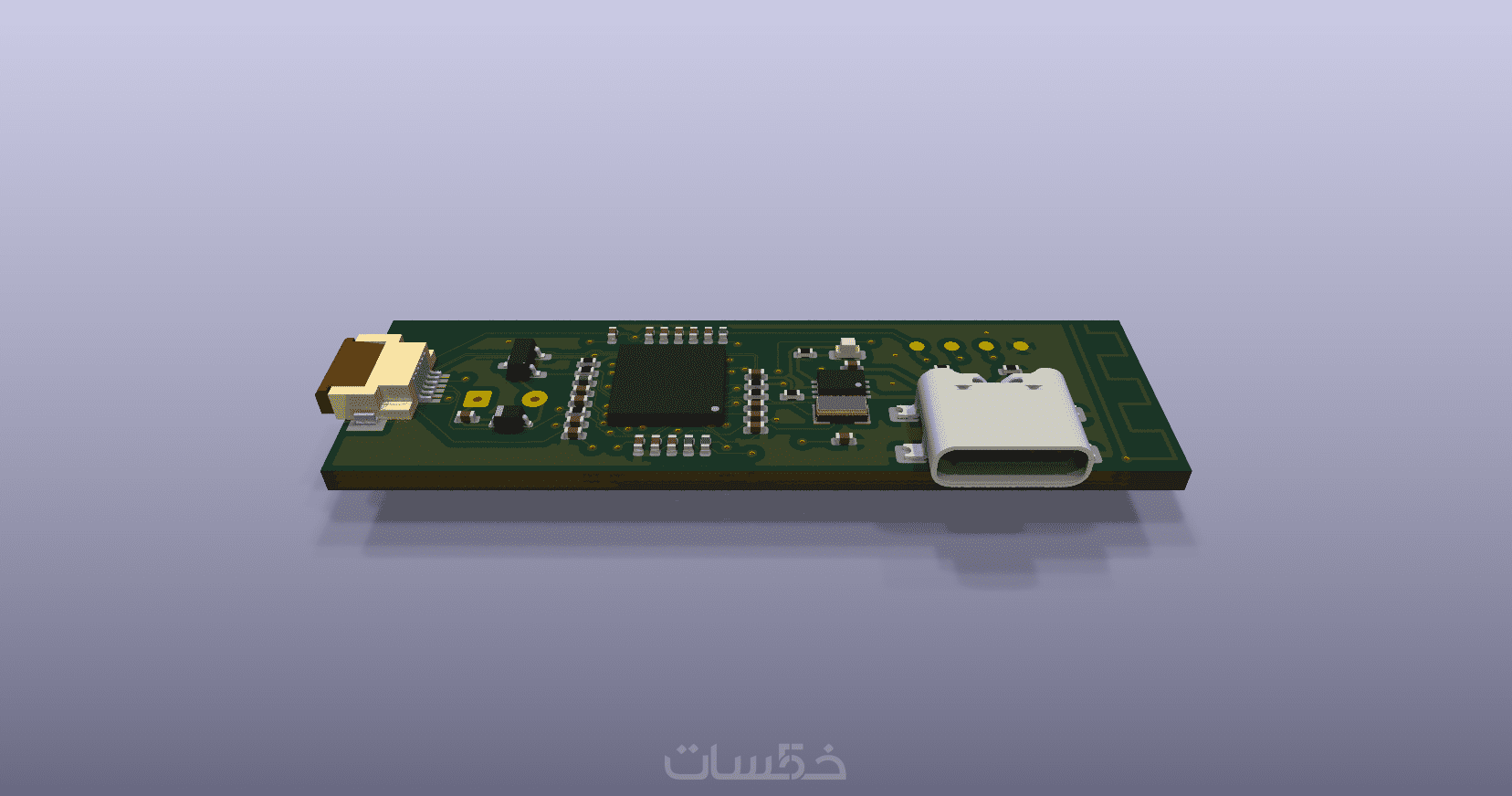

- صور ثلاثية الأبعاد (3D Rendering) ومعاينة واقعية للبوردة قبل التصنيع.
ملاحظة:

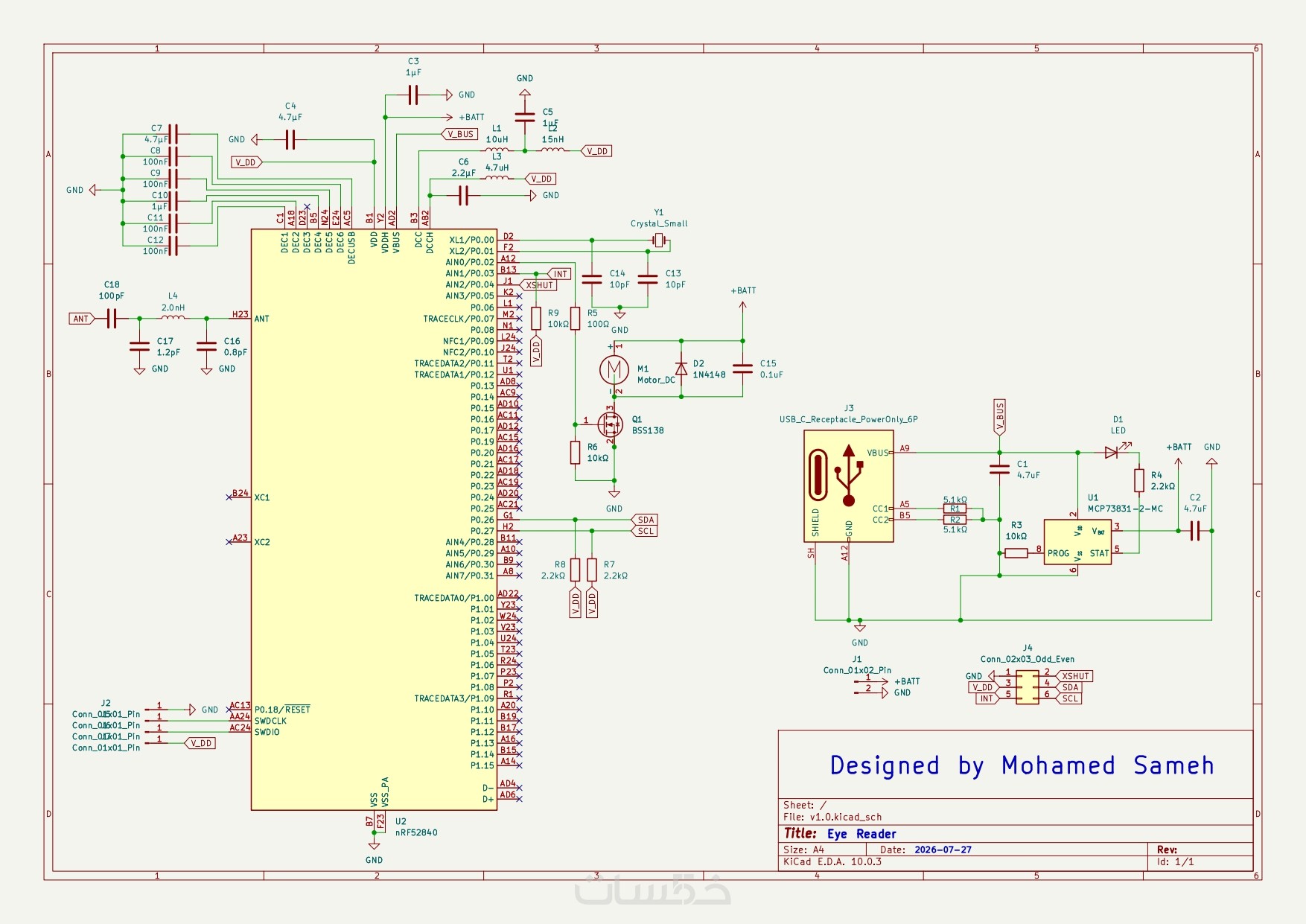

الخدمة الأساسية تشمل عمل الـ PCB Layout لمخطط نظري (Schematic) جاهز توفره أنت. إذا كنت تملك فكرة فقط وتريد تصميم المخطط واختيار المكونات من الصفر، يُرجى اختيار التطوير المخصص لذلك أدناه.
مراعاة قواعد التصنيع وقدرات المصانع العالمية مثل JLCPCB وPCBWay لضمان إنتاج خالٍ من العيوب.
استخراج صور ومجسمات 3D للبوردة لرؤية تموضع العناصر وشكل المنتج النهائي قبل التصنيع.
مسارات نظيفة وSignal Integrity مدروس مع توفير طبقات تأريض وعزل مناسبة.
أرشيف كامل جاهز للرفع مباشرة إلى أي مصنع PCB للإنتاج الفوري.
كامل ملفات المشروع المصدرية ببرنامج KiCad (ملفات الـ .kicad_pcb والـ .kicad_sch والمكتبات ونسخة).
صور 3D للبوردة بالإضافة لملف PDF يحتوي على الـ Schematic والطبقات بوضوح.
تصميم ورسم المخطط النظري (Schematic) واختيار المكونات من الصفر بناءً على فكرة المشروع
20.00
|
|
تصميم بوردة Double Layer (وجهين) حتى 30 عنصراً
10.00
|
|
تصميم بوردة 4-Layer (اربعة طبقات)
25.00
|
|
إعداد ملفات التجميع الآلي (BOM + CPL / Pick and Place)
10.00
|
تصميم ورسم المخطط النظري (Schematic) واختيار المكونات من الصفر بناءً على فكرة المشروع
20.00
|
|
تصميم بوردة Double Layer (وجهين) حتى 30 عنصراً
10.00
|
|
تصميم بوردة 4-Layer (اربعة طبقات)
25.00
|
|
إعداد ملفات التجميع الآلي (BOM + CPL / Pick and Place)
10.00
|
