تصميم مسارات الكابلات Cable Tray وحساب أحجامها REVIT/CAD
تصميم مسارات الكابلات Cable Tray وحساب أحجامها REVIT/CAD
وصف الخدمة

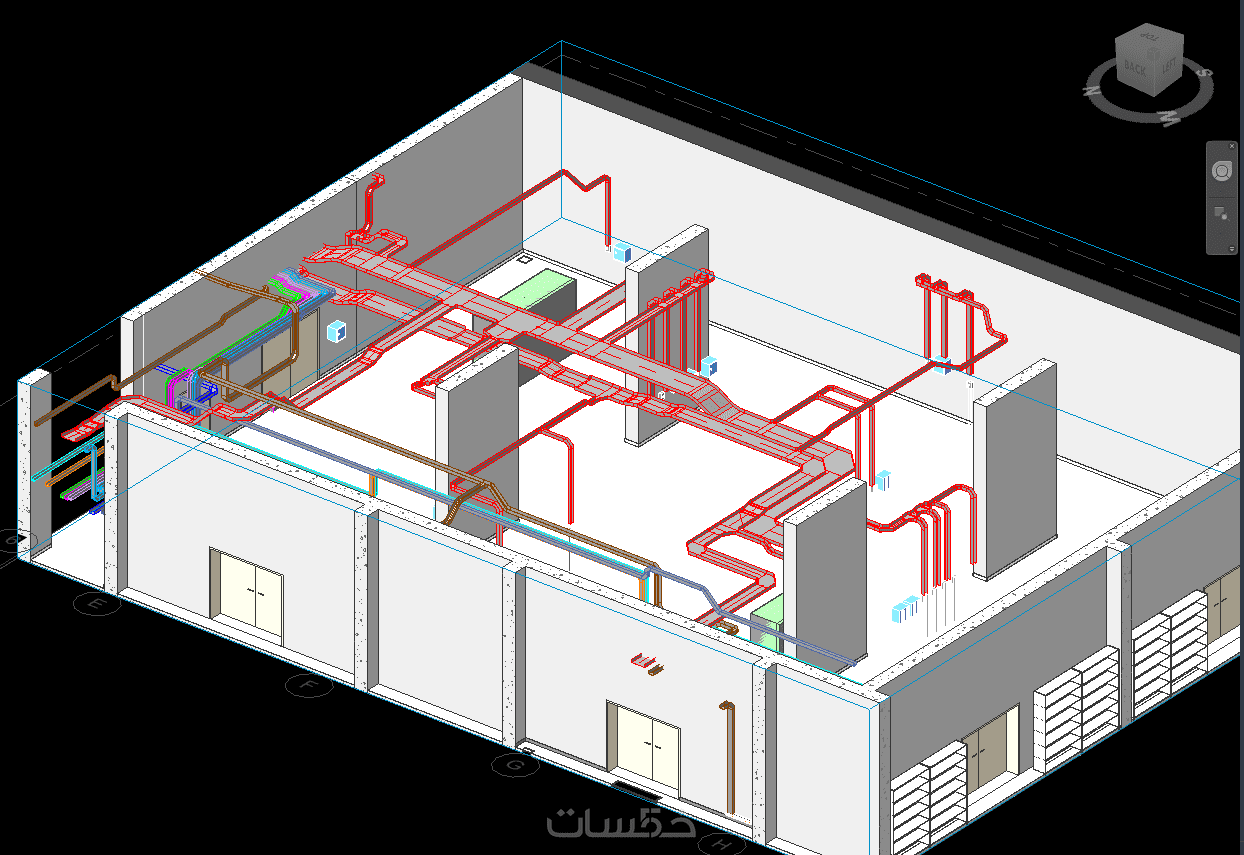

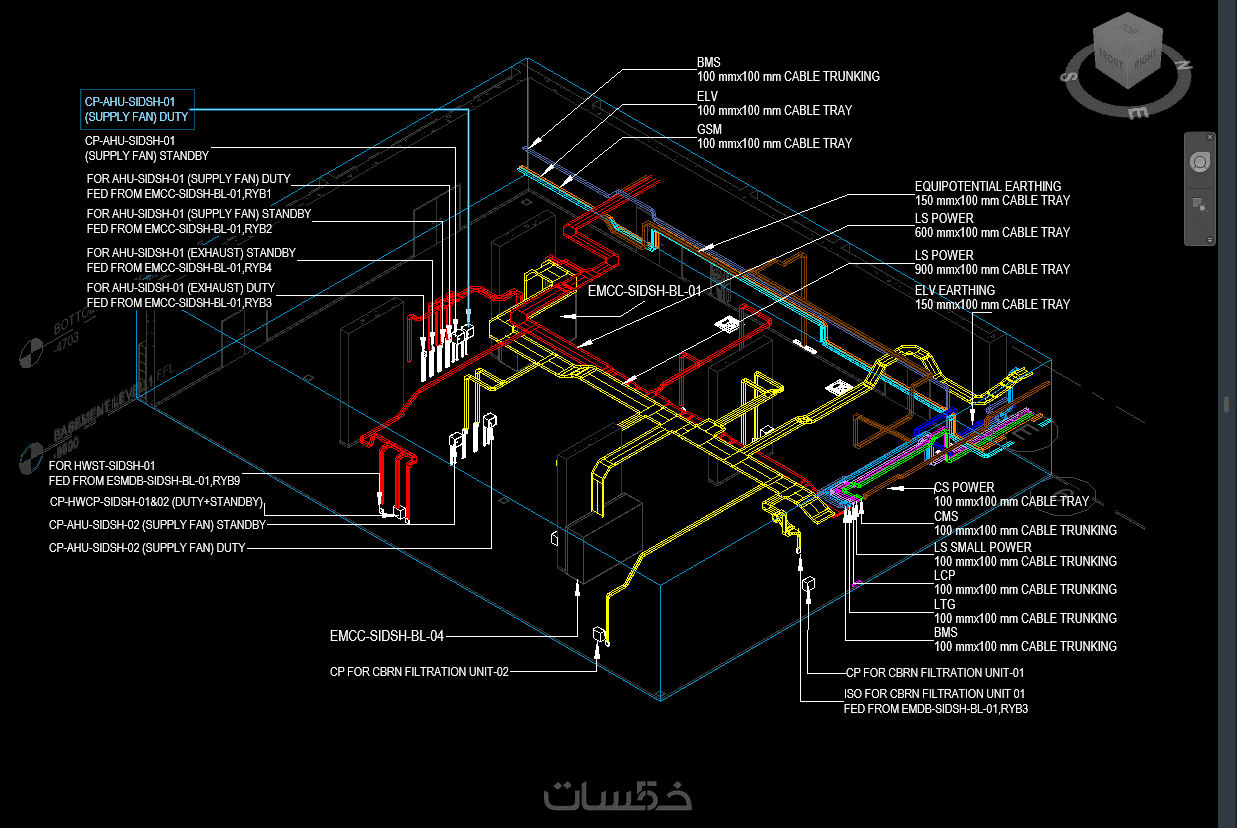

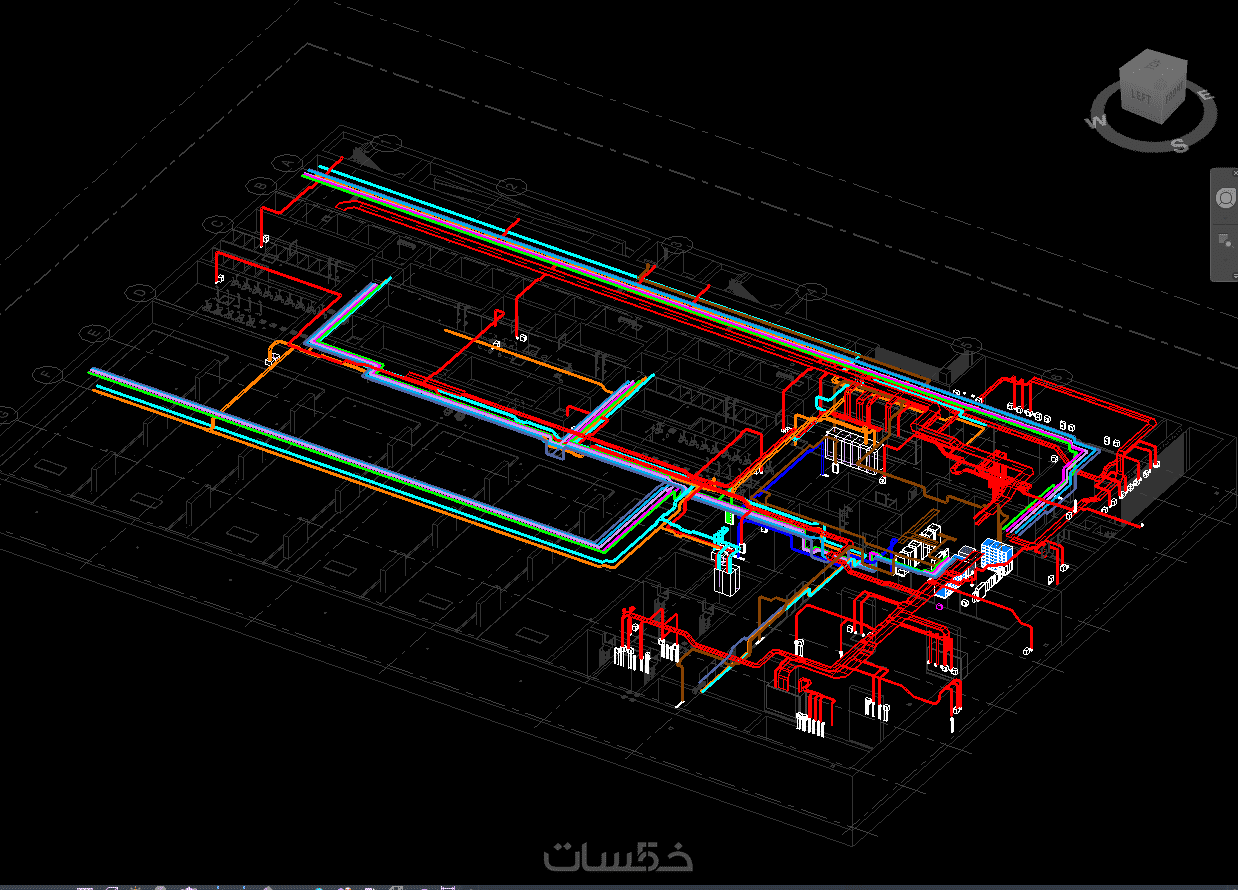

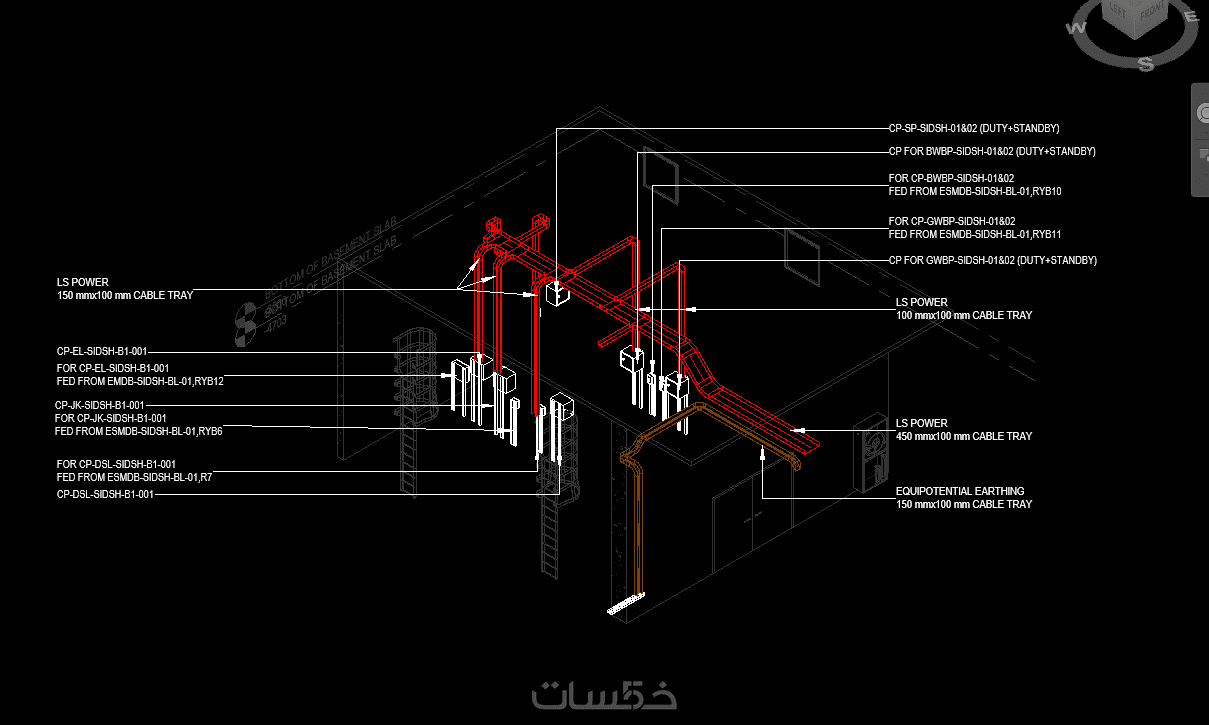

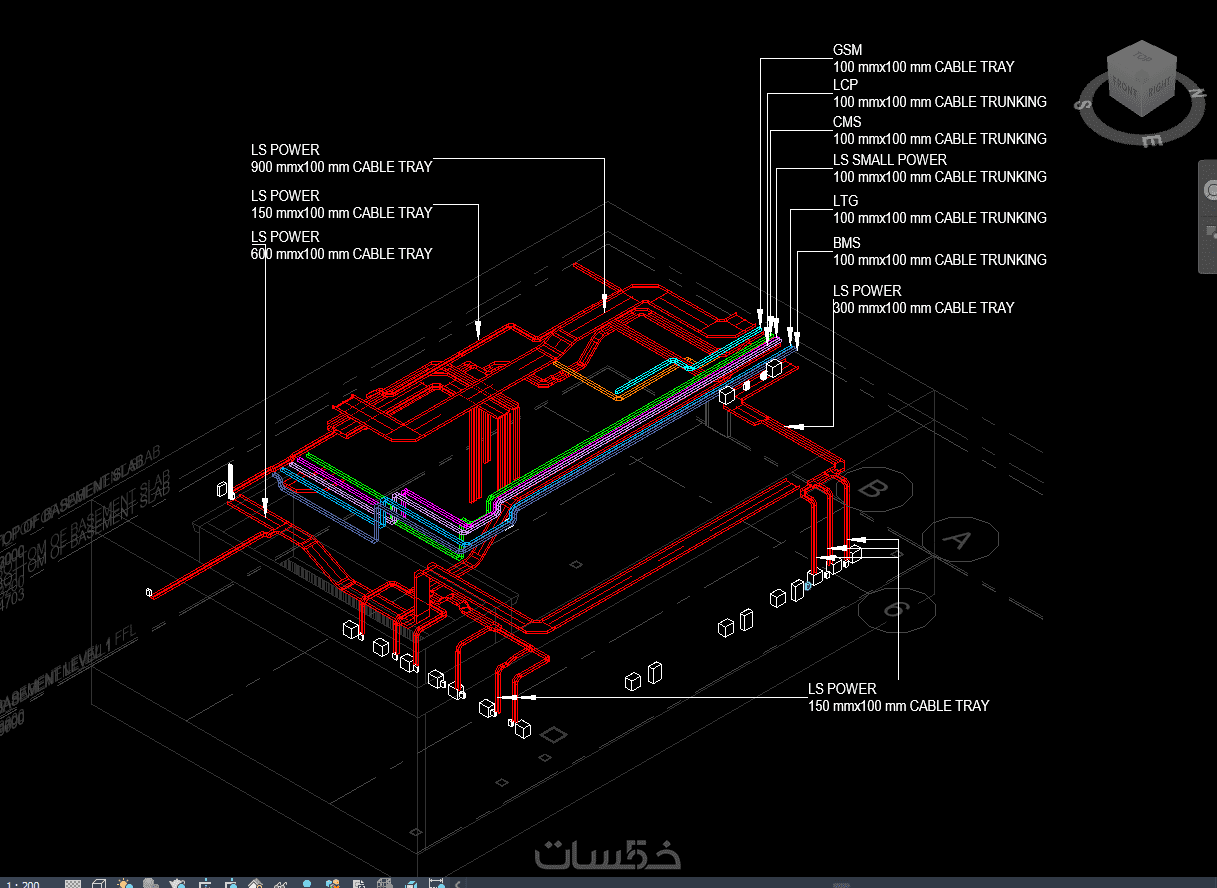

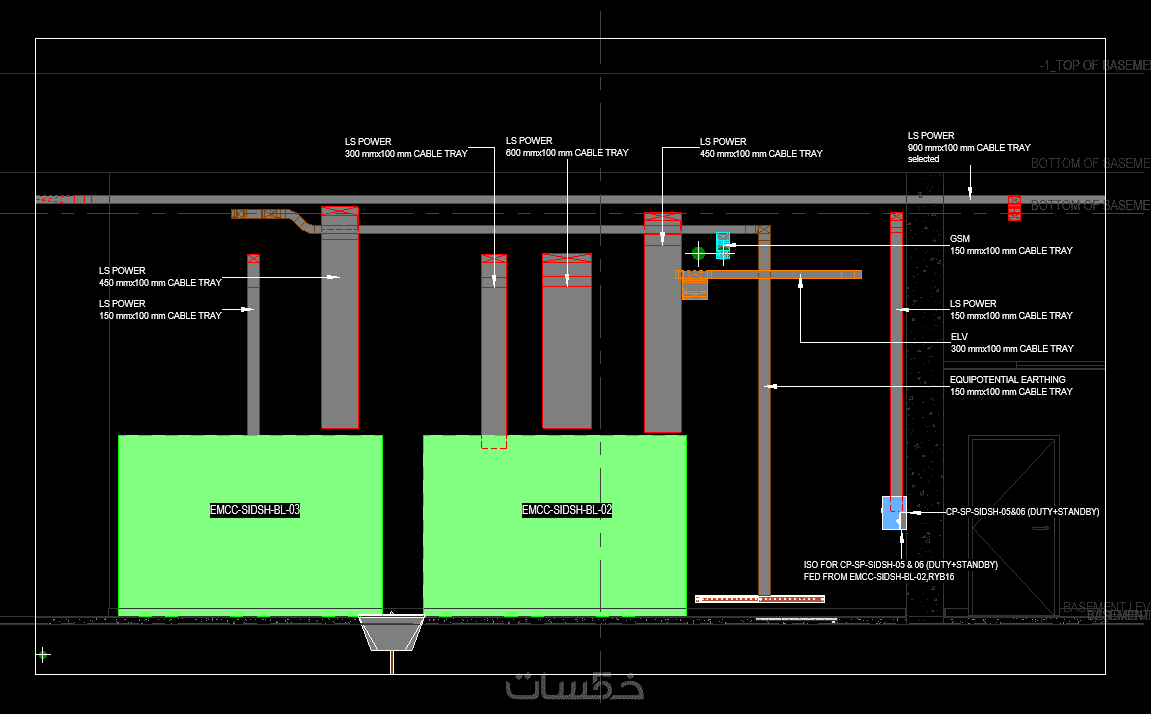

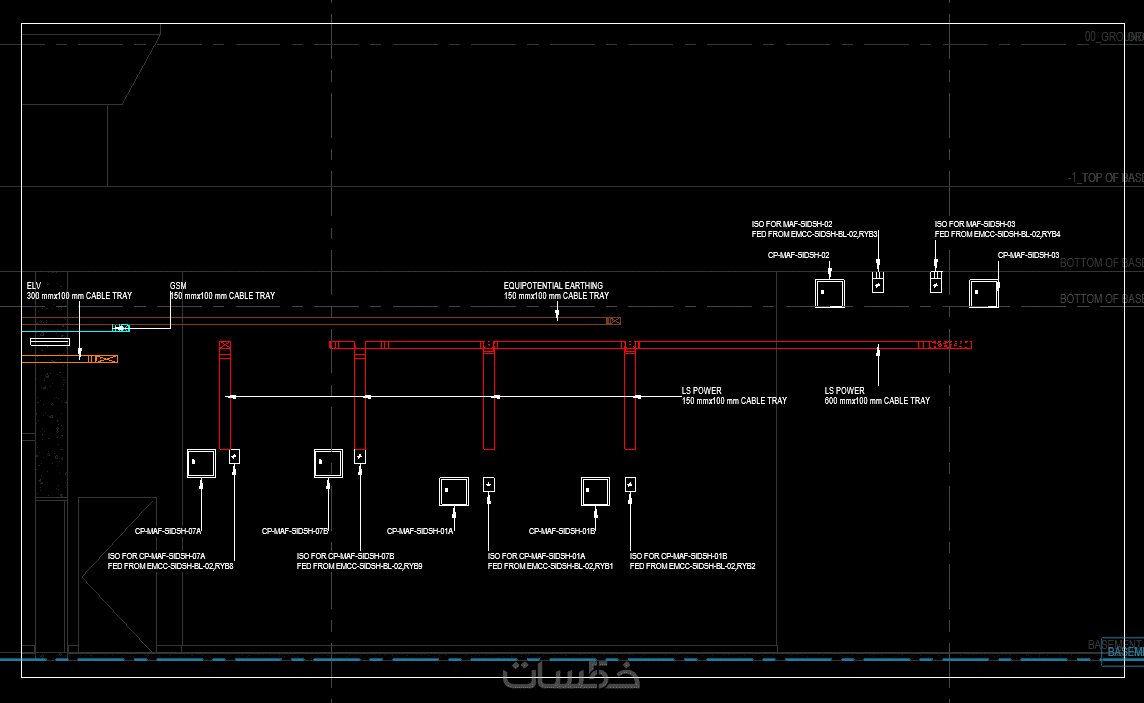

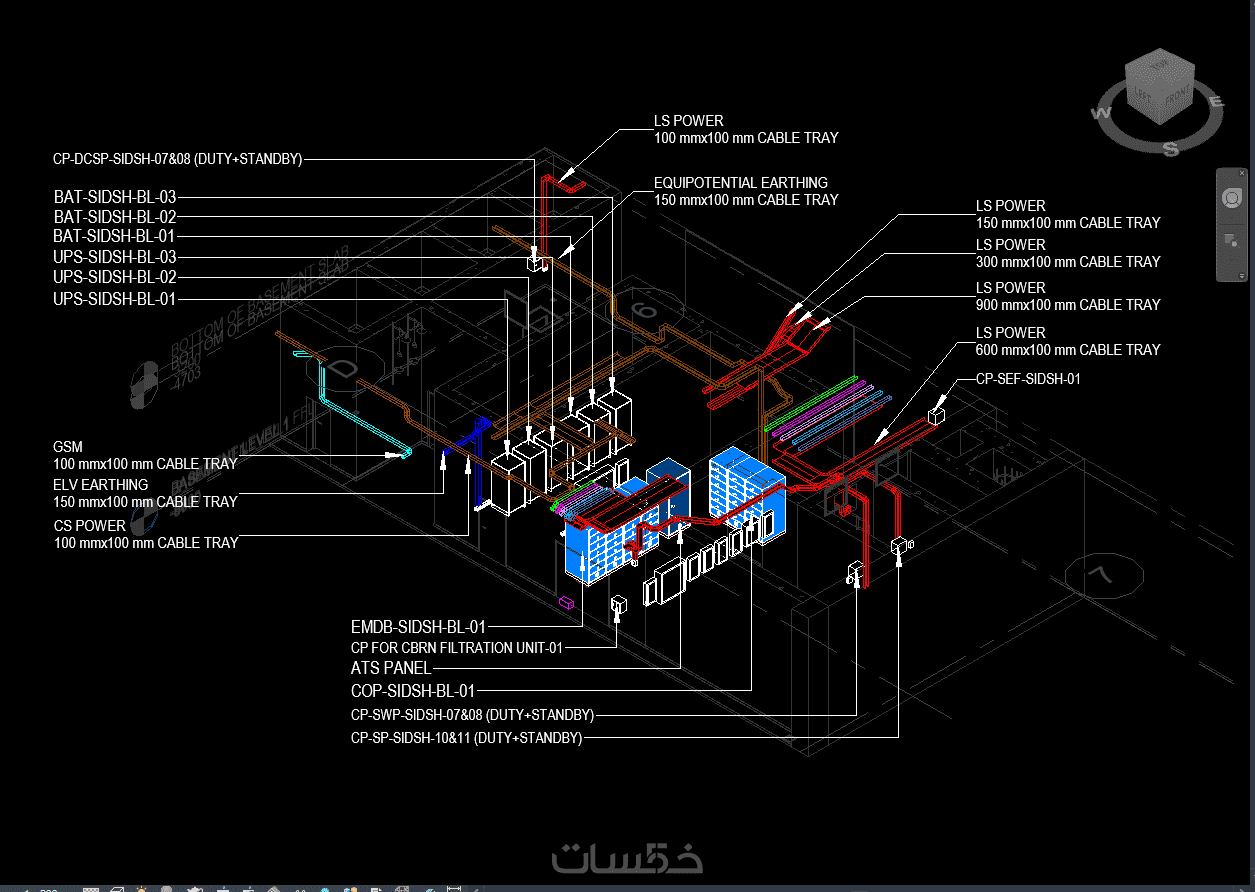

أقوم بتصميم مسارات الكابلات (Cable Tray / Trunking Routing) لمشاريعك الكهربائية باستخدام AutoCAD وRevit، مع حساب أحجام الكابلات وسقوط الجهد وفق معايير IEC 60287 وNEC 310.16، وتوزيع احترافي يراعي معدلات التحميل (Fill Ratio) والفصل الصحيح بين الدوائر. النطاق الأساسي للخدمة يشمل تصميم مسارات كابلات لطابق واحد أو منطقة واحدة، مع جدول أحجام الكابلات الكامل.
مميزات الخدمة
دقة في تصميم المسارات
تصميم مسارات مطابق للمعايير العالمية مع مراعاة نسب الملء القياسية (Fill Ratio)
حسابات دقيقة لأحجام الكابلات

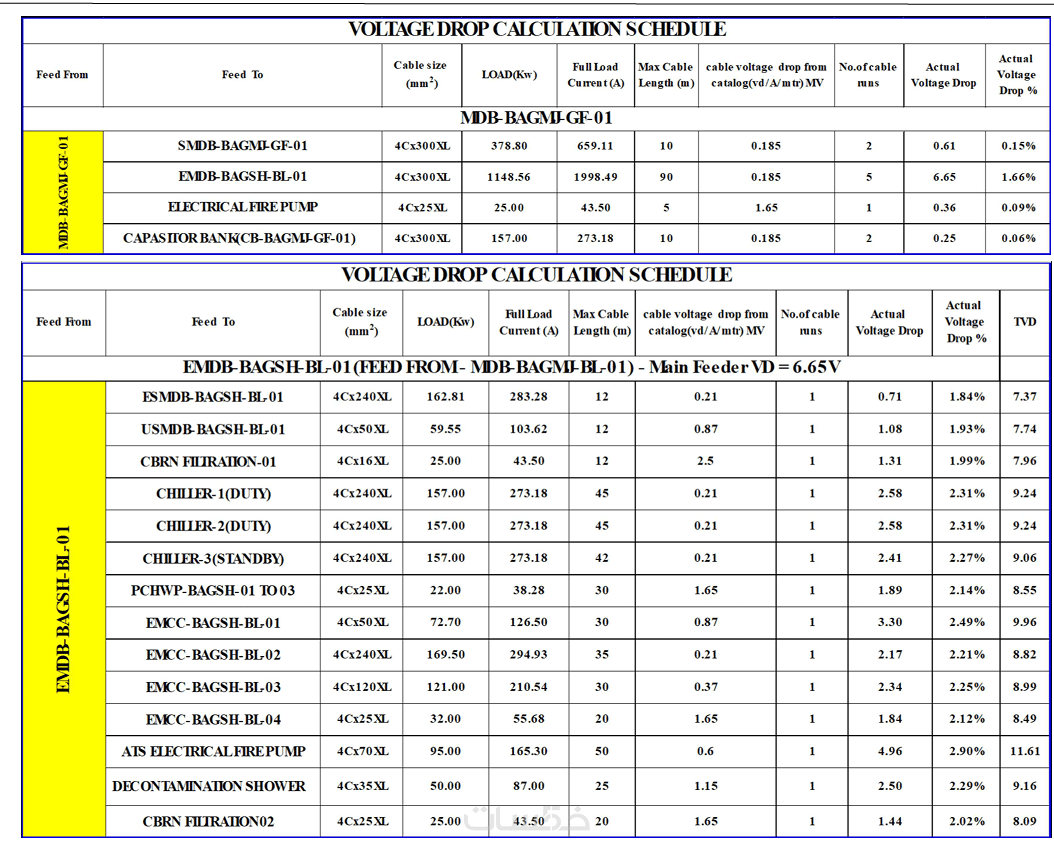

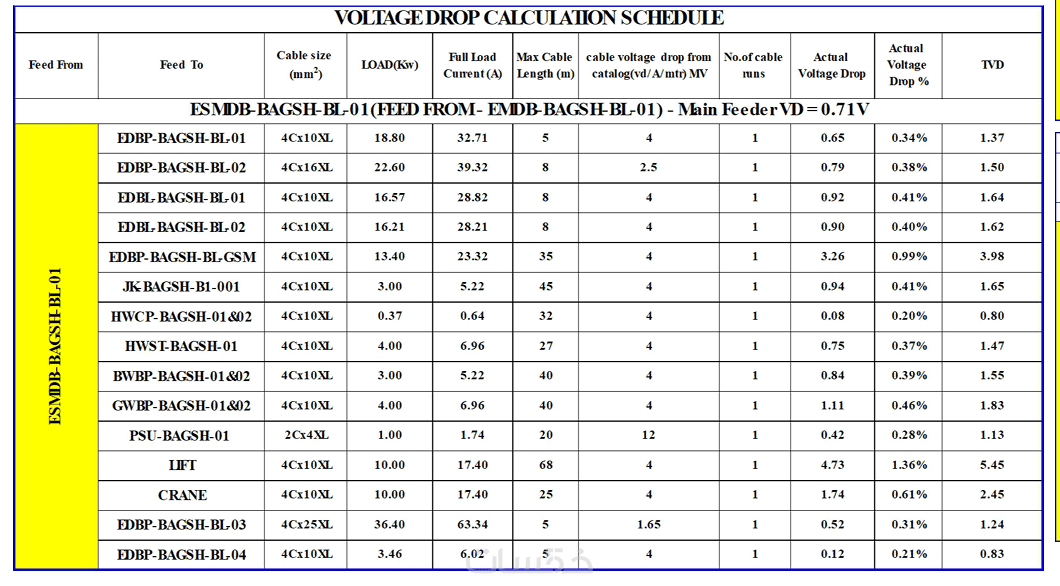

حساب أحجام الكابلات وسقوط الجهد وفق معايير IEC 60287 وNEC 310.16
فصل صحيح بين الدوائر
فصل واضح بين كابلات القدرة والتحكم والإشارات الضعيفة (Power / Control / ELV) لتجنب التداخل
تنسيق كامل مع التخصصات الأخرى
مراعاة تنسيق المسارات مع تخصصي التكييف والحريق لتجنب أي تعارض في المخططات
ما الذي ستستلمه
ملف DWG أو RVT
ملف كامل لمسارات الكابلات جاهز للتقديم أو التنفيذ

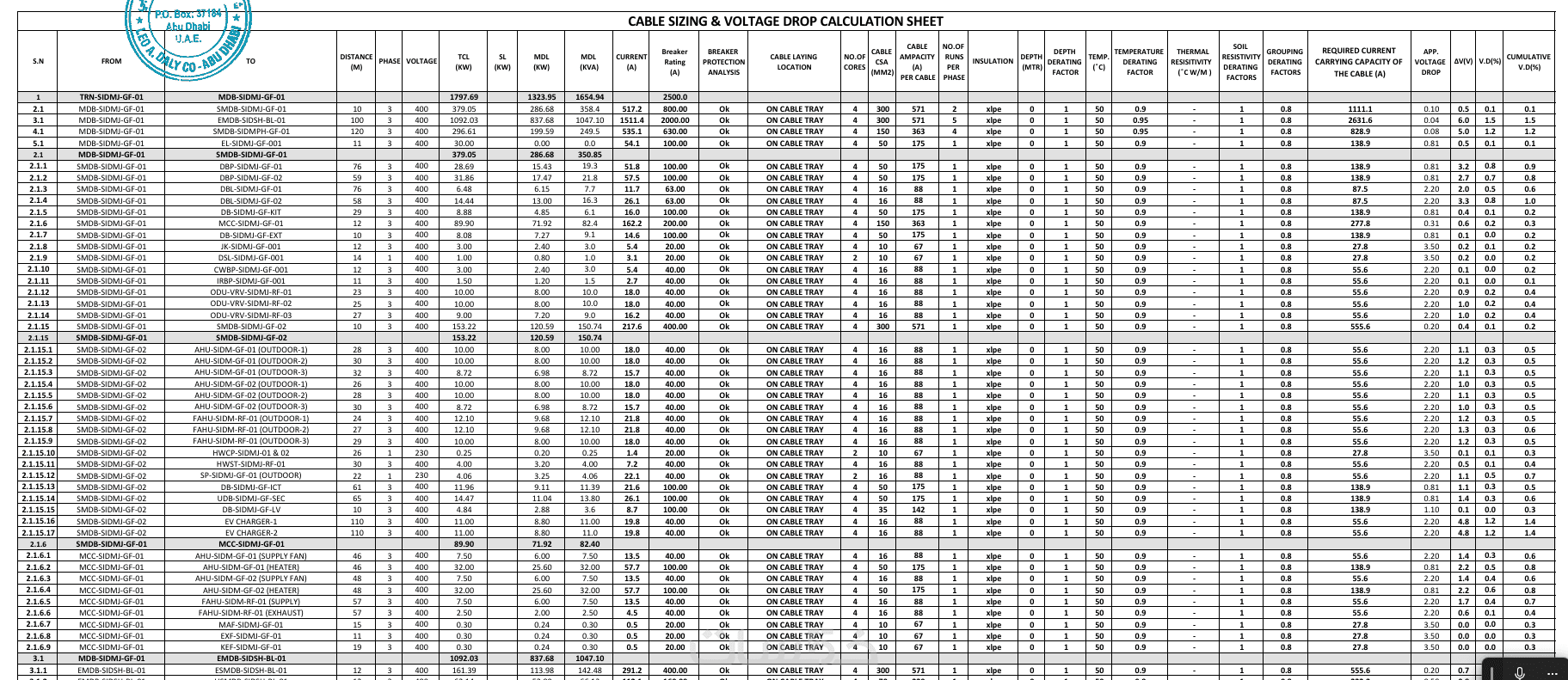

جدول أحجام الكابلات
Cable Schedule يوضح مقاس كل كابل ومساره
تقرير نسب الملء
Fill Ratio Report لكل تراي مستخدم في المشروع
كلمات مفتاحية
خدمات قد تنال إعجابك
طلب الخدمة
سعر الخدمة
$5.00
تطويرات اختيارية
اعداد مخططات Isometric
10.00
|
|
BOQ
5.00
|
طلب الخدمة
سعر الخدمة
$5.00
تطويرات اختيارية
اعداد مخططات Isometric
10.00
|
|
BOQ
5.00
|
