تصميم لوحات الدوائر الإلكترونية المطبوعة PCB Layout
تصميم لوحات الدوائر الإلكترونية المطبوعة PCB Layout
وصف الخدمة
تحويل فكرتك أو دائرتك الإلكترونية المبدئية إلى لوحة مطبوعة (PCB) جاهزة للتصنيع الصناعي هو تخصصي كمهندس ميكاترونكس وهاردوير. لا أعتمد على التوصيل العشوائي، بل أصمم اللوحات بمعايير هندسية صارمة تضمن سلامة الإشارات (Signal Integrity) وتتحمل ضغط التشغيل.
ملاحظة هامة: الخدمة الأساسية تغطي فقط رسم المخطط الإلكتروني (Schematic) لدائرة بسيطة جداً لا تتجاوز 15 مكونات. لتصميم لوحة الـ PCB الكاملة، والمحاكاة، واستخراج ملفات التصنيع، يرجى اختيار ما يناسبك من "تطويرات الخدمة" بالأسفل
مميزات الخدمة
تصميم هندسي موثوق (Industrial Standard Design)

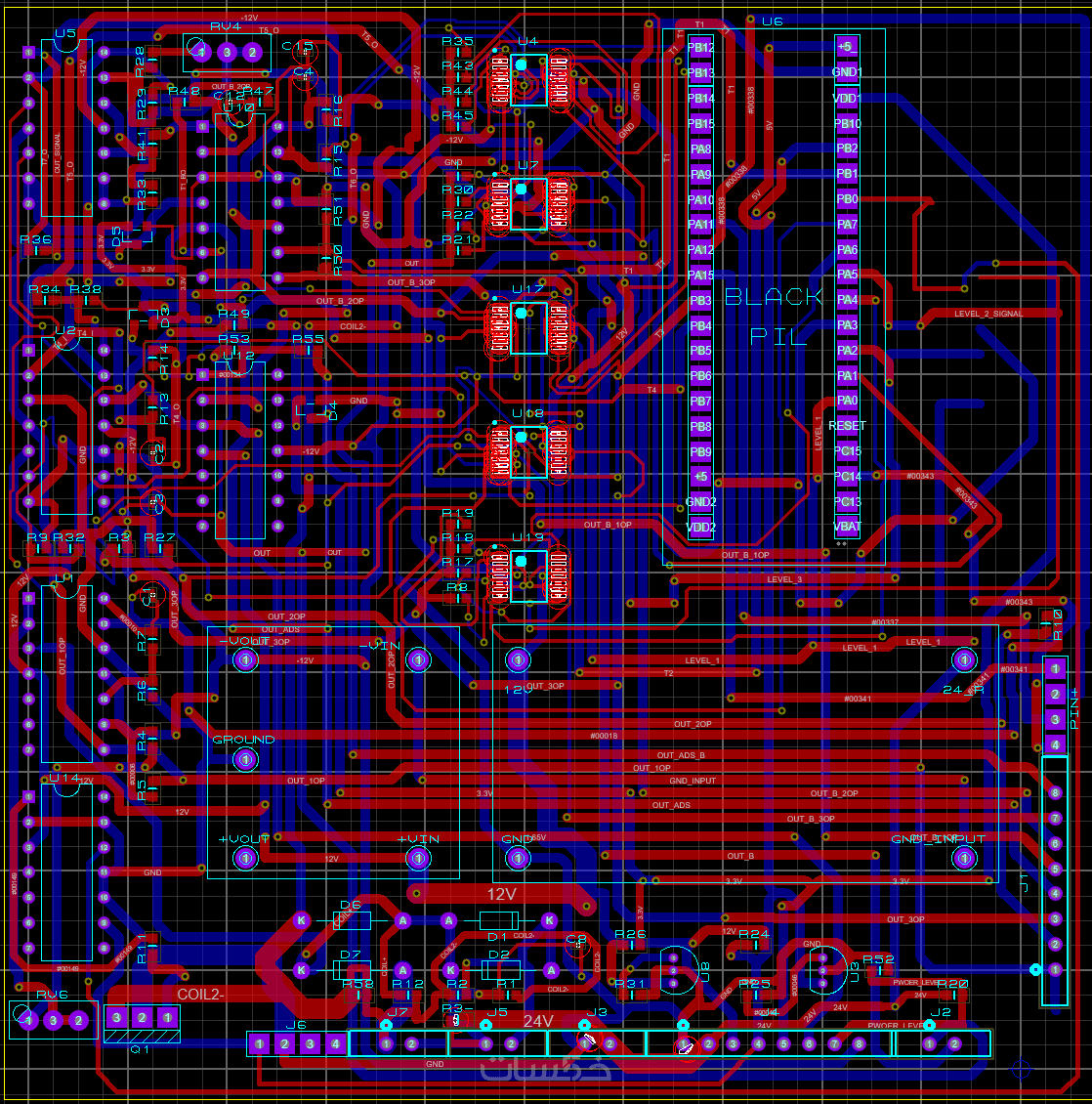

تصميم مسارات النحاس (Trace Routing) بسماكات دقيقة تتحمل التيارات المطلوبة، مع توزيع سليم للمكونات لتقليل التداخل الكهرومغناطيسي (EMI) وضوضاء الإشارة.
المحاكاة المسبقة (عبر تطويرات الخدمة)
لا أصمم بشكل أعمى؛ أقدم خدمة المحاكاة عبر برنامج Proteus لاختبار الدائرة إلكترونياً، وفحص الإشارات التناظرية والرقمية للتأكد من عملها بنسبة 100% قبل تكلفة التصنيع.
التوافق مع مصانع الـ PCB العالمية
التصميم يخضع لقواعد التصميم (DRC) ليكون متوافقاً تماماً وبدون أي أخطاء مع المصانع العالمية الكبرى مثل JLCPCB و PCBWay
ما الذي ستستلمه

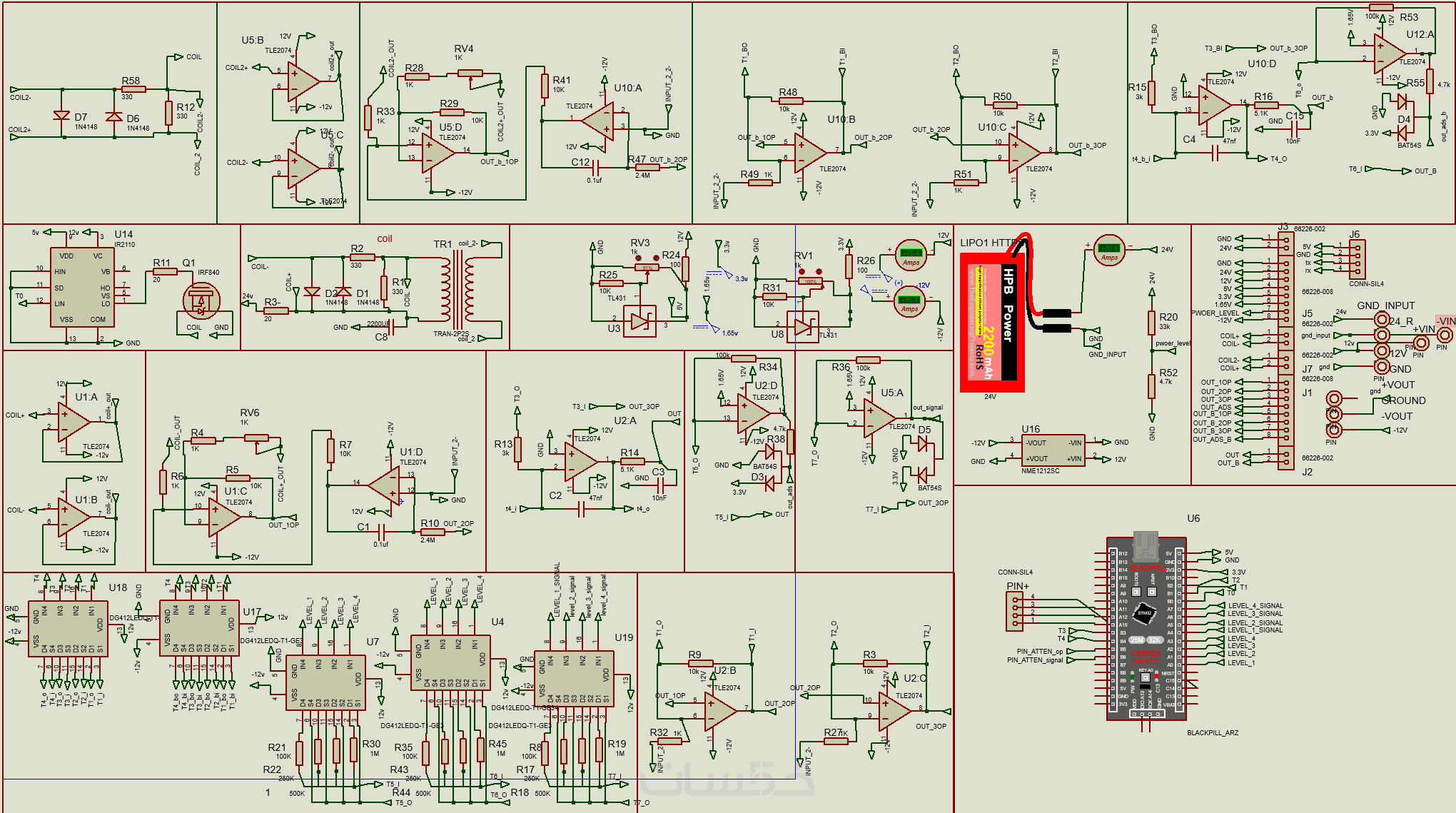

المخطط الهندسي (Schematic Diagram)
ملف PDF عالي الدقة يوضح التوصيلات المنطقية
ملفات التصنيع العالمية (Gerber Files)
(عند طلب التطوير) حزمة الملفات الصناعية النهائية والكاملة الجاهزة للرفع مباشرة إلى أي مصنع PCB حول العالم للبدء بالإنتاج
قائمة المكونات (BOM) وملفات التجميع
(عند طلب التطوير) ملف Excel منظم يحتوي على كافة أسماء، وقيم، وبصمات (Footprints) القطع المستخدمة لتسهيل الشراء، بالإضافة لملفات الـ Pick and Place لتجميع المكونات آلياً
كلمات مفتاحية
خدمات قد تنال إعجابك
شراء الخدمة
سعر الخدمة
$5.00
تطويرات اختيارية
إجراء محاكاة كاملة للدائرة الإلكترونية عبر برنامج Proteus
20.00
|
|
حزمة ملفات التصنيع الكاملة (Manufacturing Files Package)
10.00
|
|
لوحات معقدة تتطلب 4 طبقات (4 Layers)
30.00
|
|

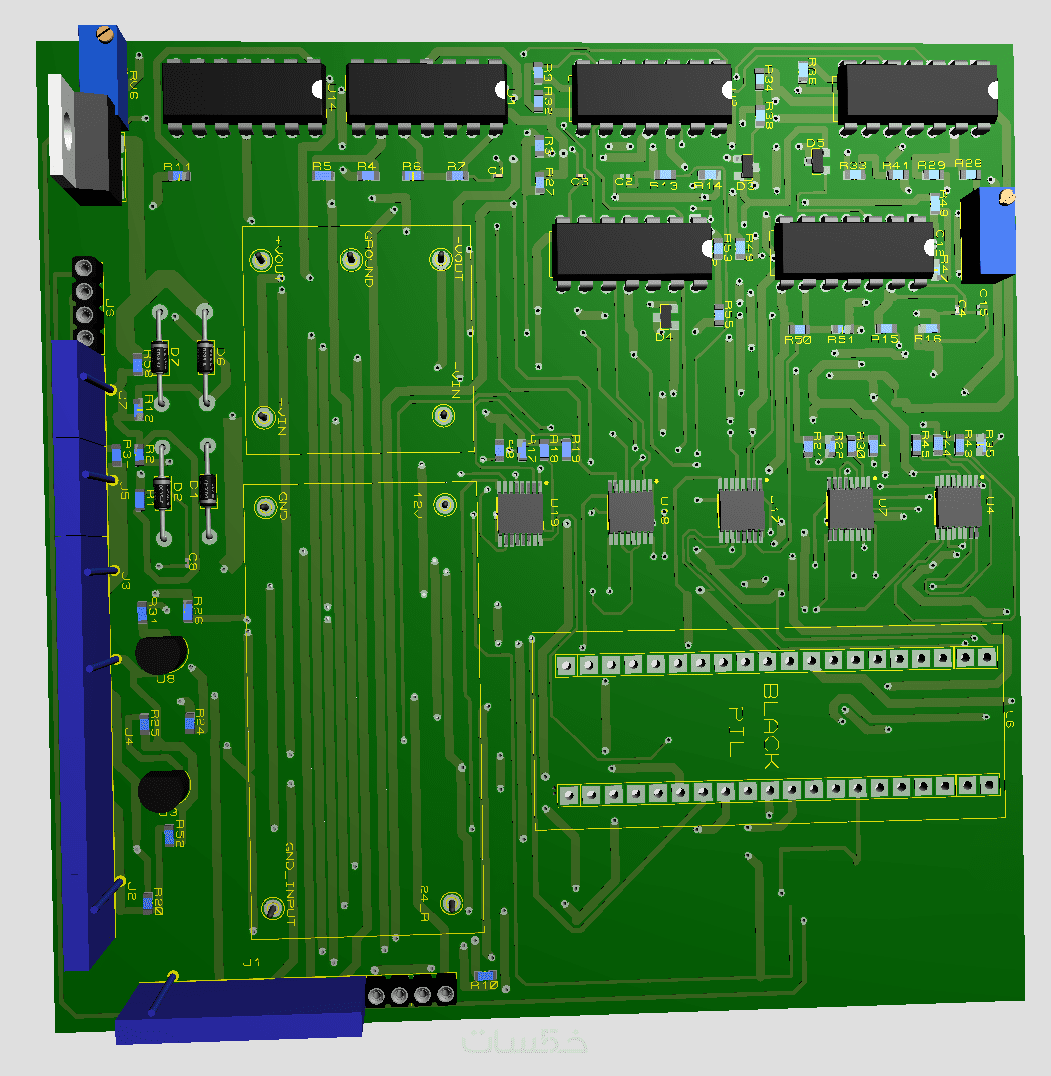

تصدير وتوفير ملف ثلاثي الأبعاد للوحة
10.00
|
شراء الخدمة
سعر الخدمة
$5.00
تطويرات اختيارية
إجراء محاكاة كاملة للدائرة الإلكترونية عبر برنامج Proteus
20.00
|
|
حزمة ملفات التصنيع الكاملة (Manufacturing Files Package)
10.00
|
|
لوحات معقدة تتطلب 4 طبقات (4 Layers)
30.00
|
|
تصدير وتوفير ملف ثلاثي الأبعاد للوحة
10.00
|
