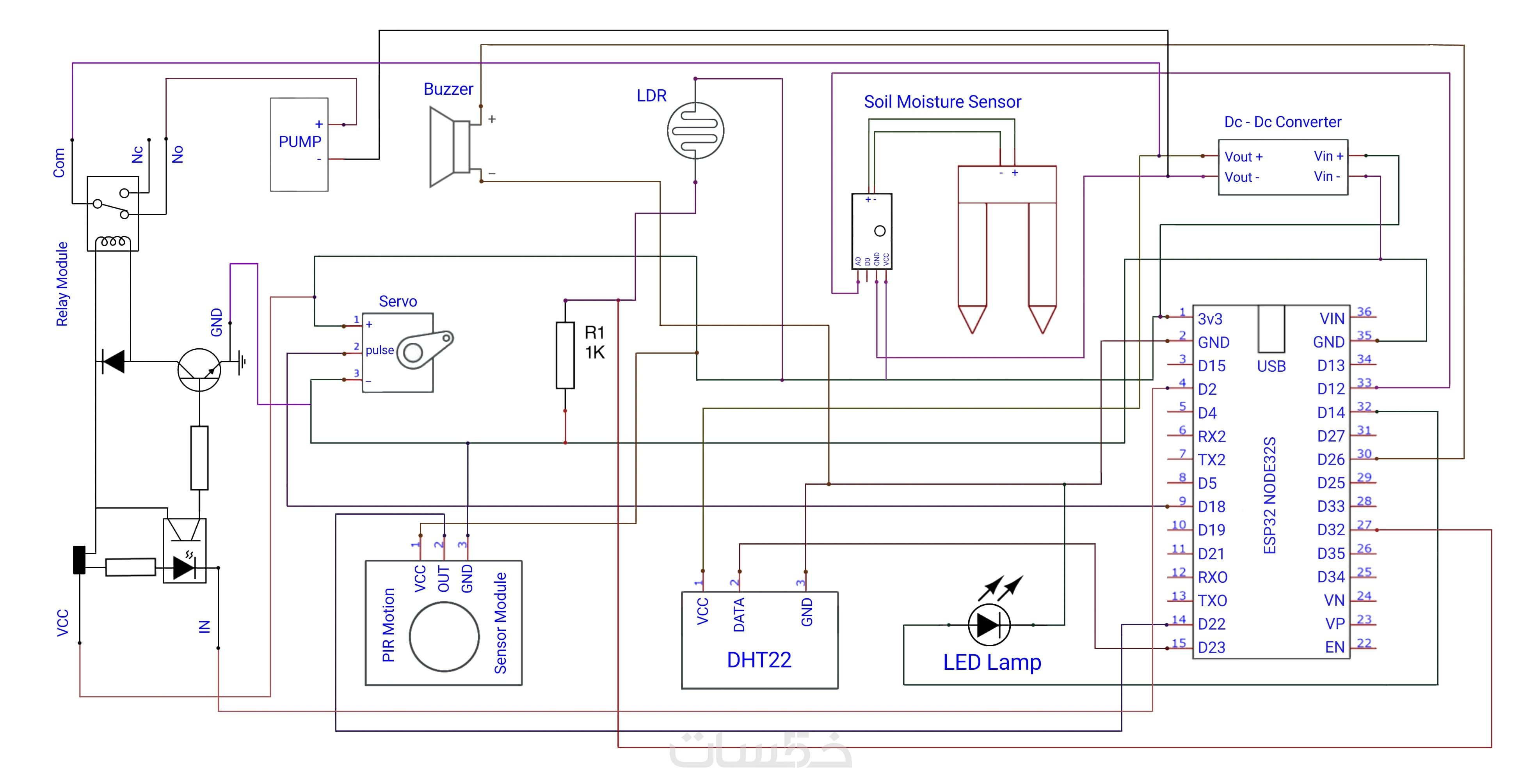

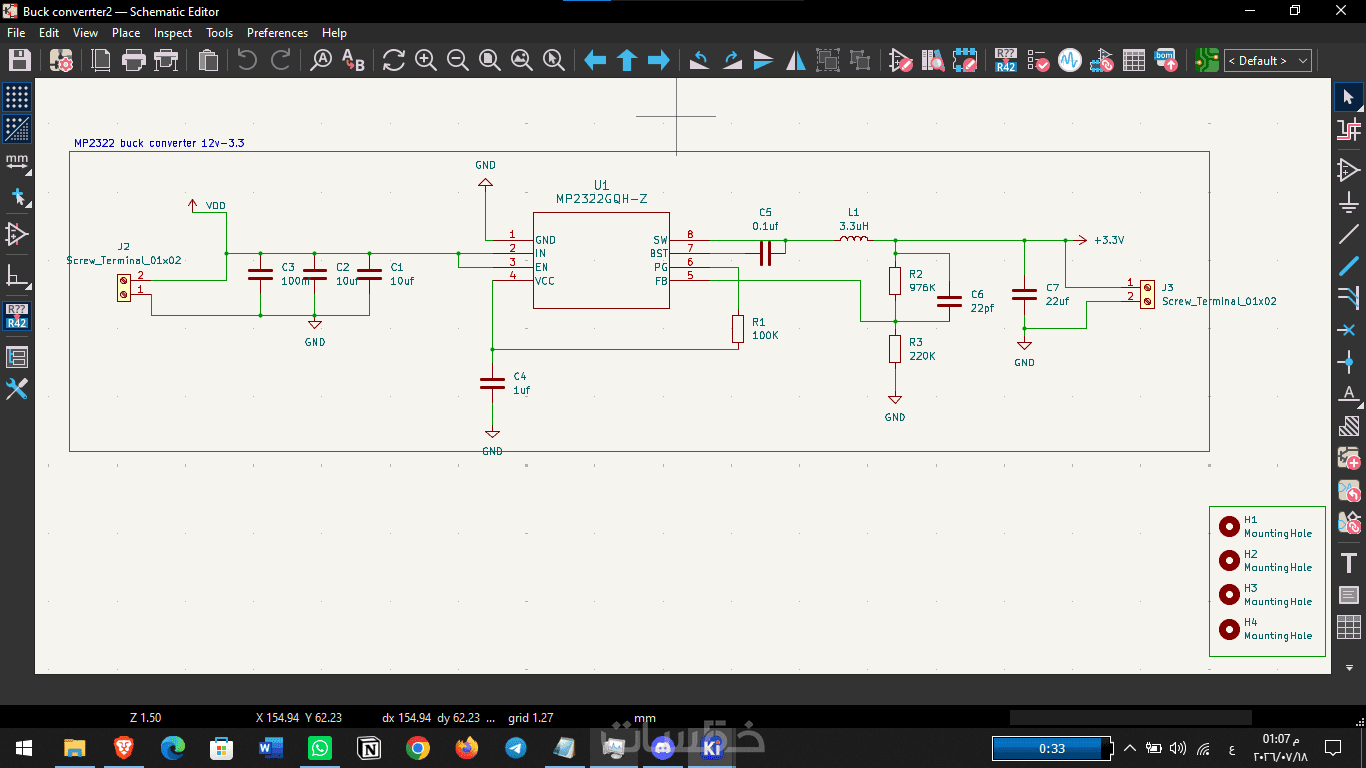

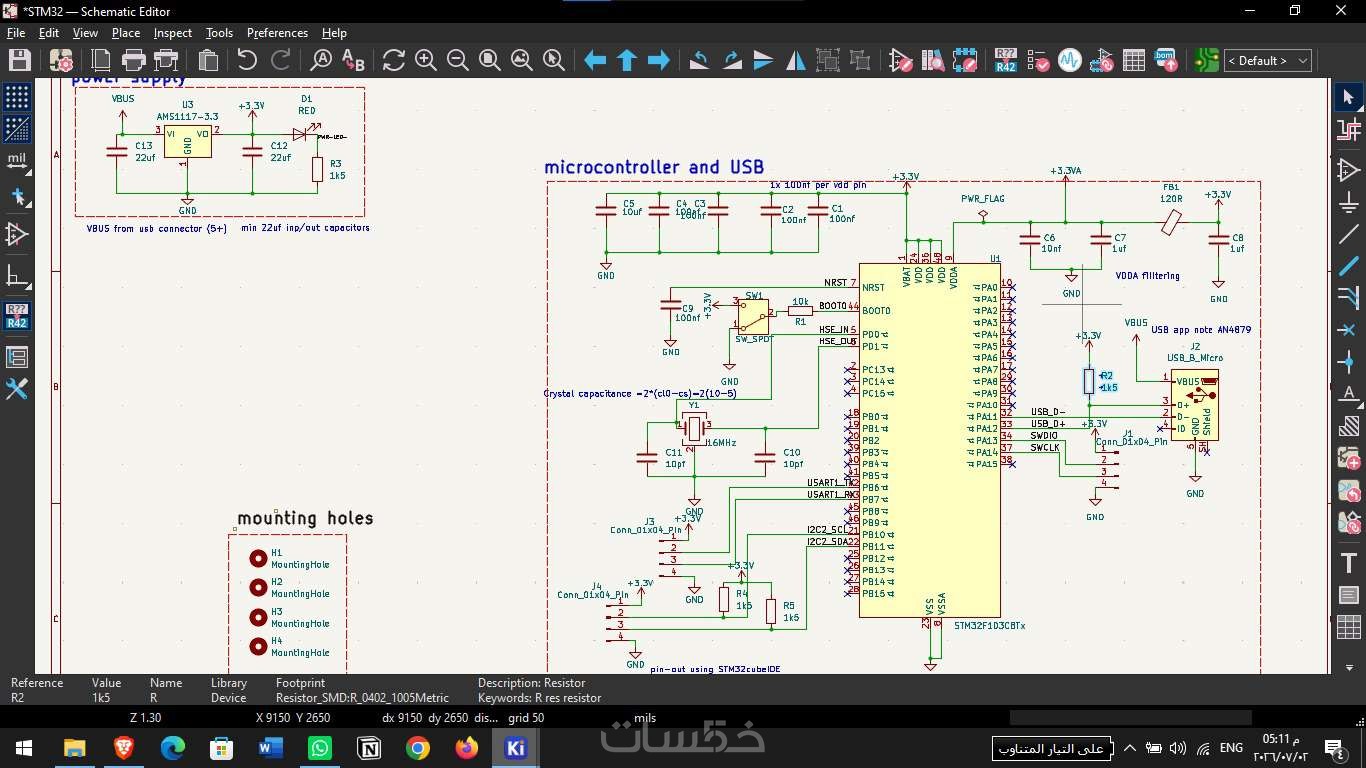

هل لديك مخطط إلكتروني (Schematic) وتحتاج لتحويله إلى لوحة دوائر مطبوعة (PCB) جاهزة للتصنيع؟ بصفتي مهندس إلكترونيات، سأقوم بتصميم الـ PCB الخاص بمشروعك بدقة واحترافية عالية، مع مراعاة المعايير الهندسية لضمان أفضل أداء للدائرة وتجنب المشاكل التقنية. سواء كان مشروعك تعليميًا أو صناعيًا، أنا هنا لأحول فكرتك إلى واقع ملموس.
صميم احترافي: توزيع مدروس للمكونات لضمان كفاءة الدائرة وتقليل التداخل الكهرومغناطيسي.
دقة عالية: الالتزام بمعايير التصميم الهندسي لضمان توافق جميع المكونات والبصمات (Footprints).

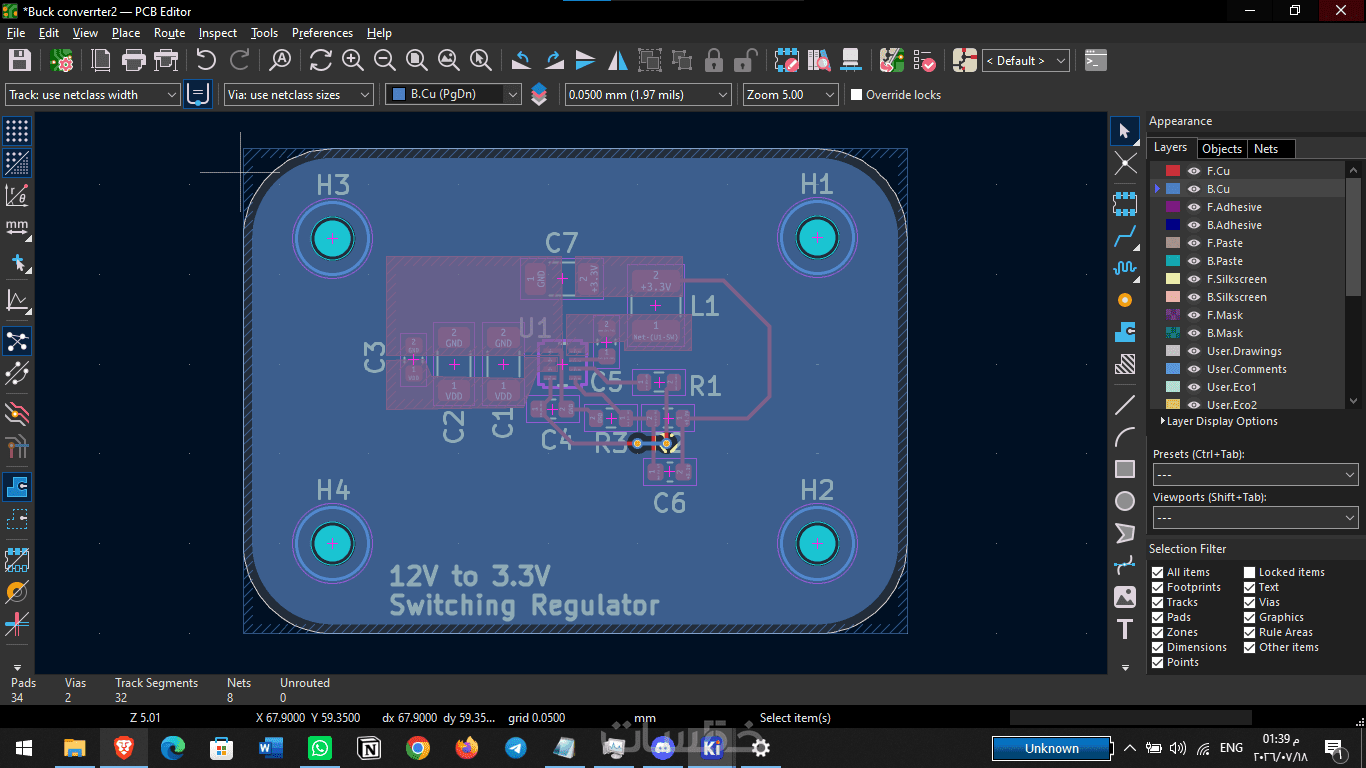

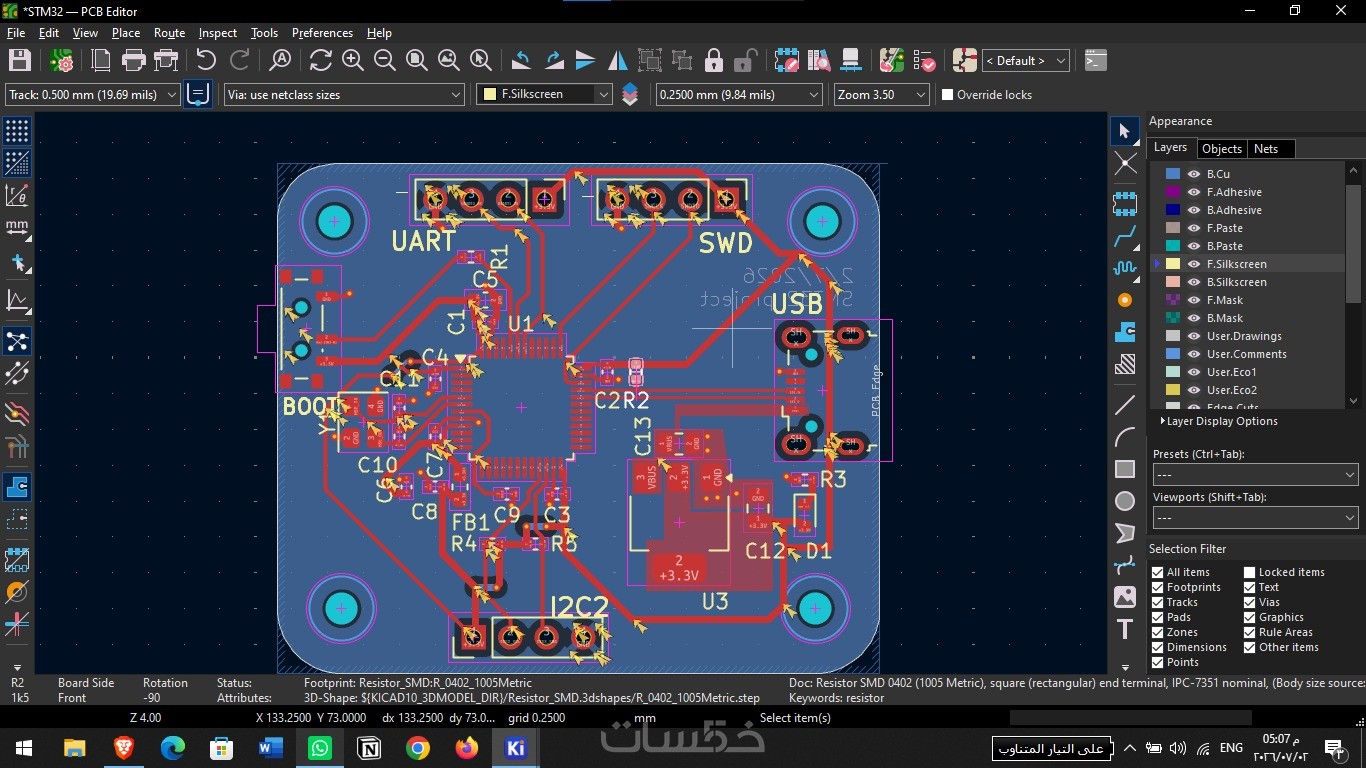

استخدام أدوات متطورة: العمل باستخدام برنامج KiCad لضمان جودة التصميم.

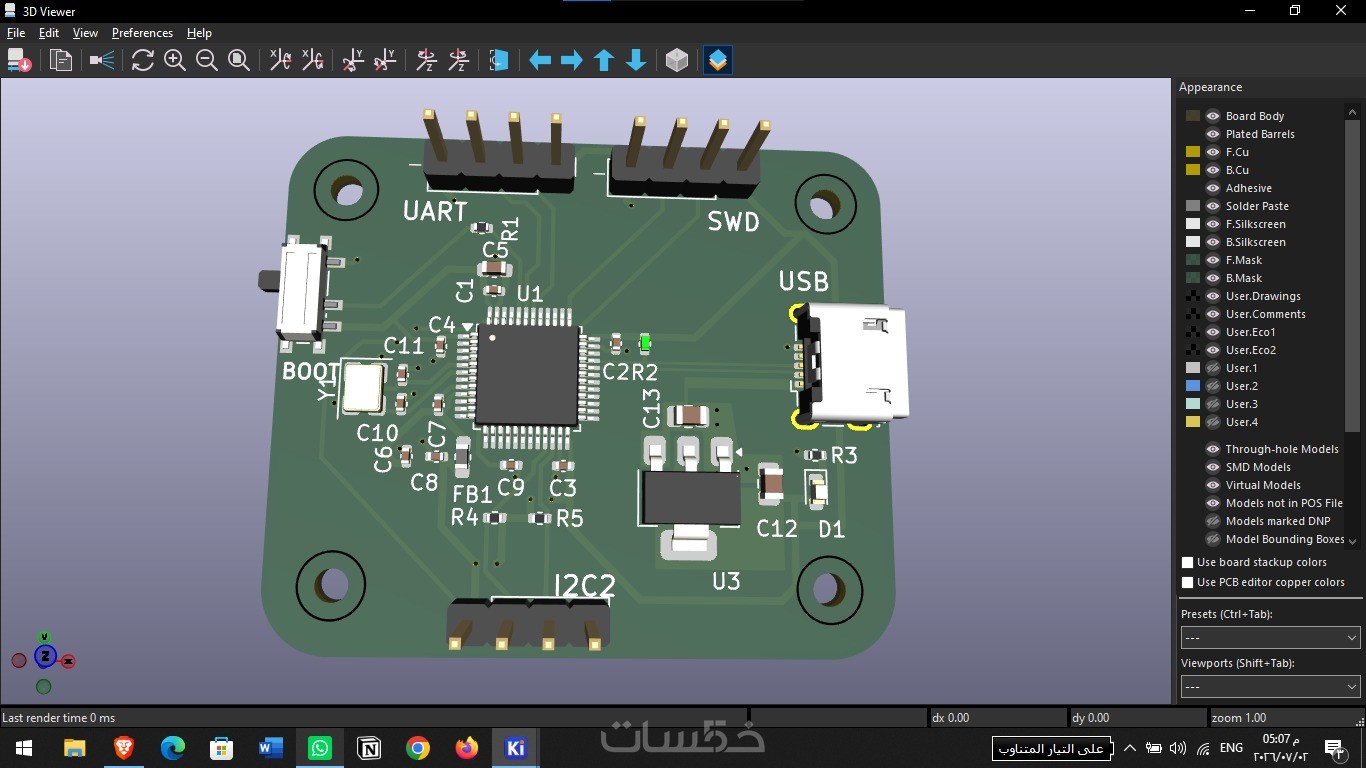

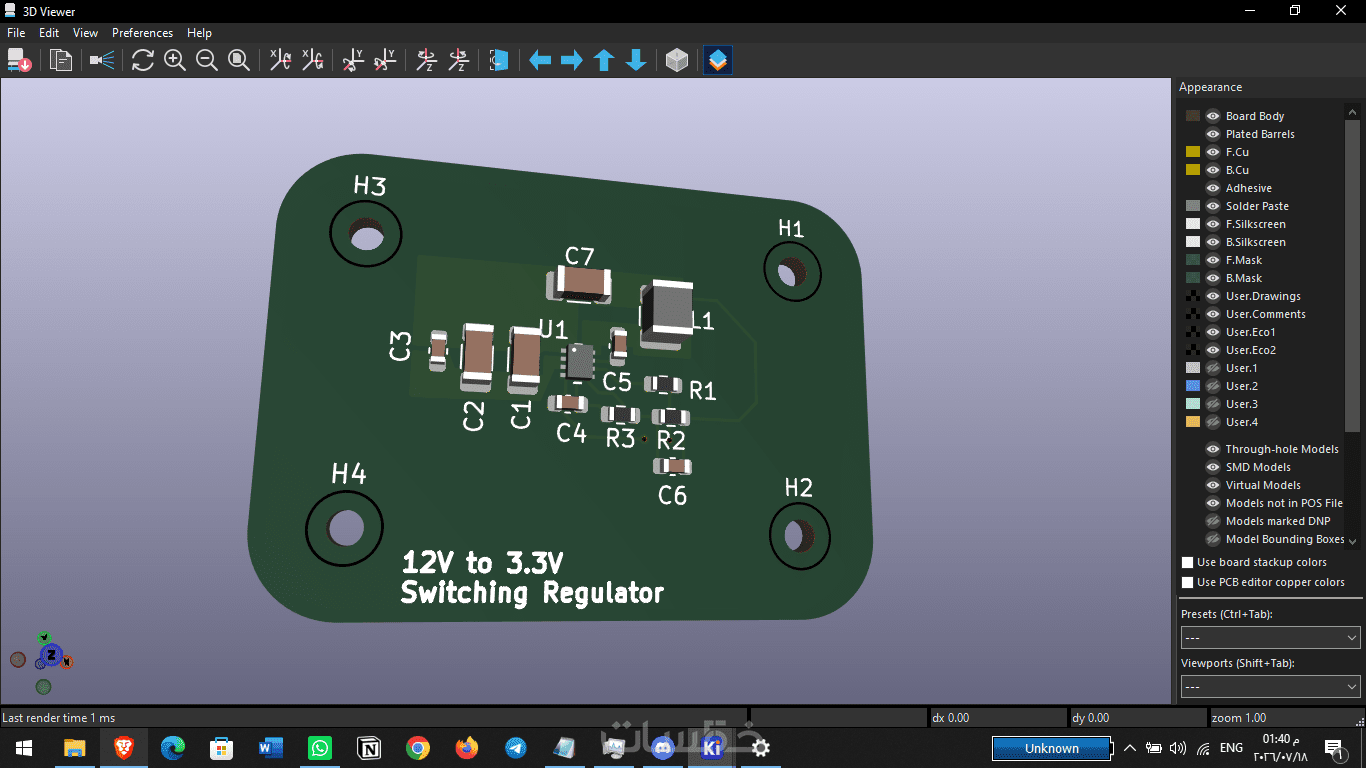

معاينة مرئية: تقديم نموذج ثلاثي الأبعاد (3D Viewer) للوحة قبل اعتماد التصميم النهائي لضمان الشكل والتوافق.
جاهزية للتصنيع: تسليم ملفات متوافقة تماماً مع شركات تصنيع الـ PCB (مثل JLCPCB)
ملفات التصميم: ملفات المشروع الأصلية (.kicad_pcb).
ملفات التصنيع (Gerber Files): الملفات الضرورية التي تحتاجها أي شركة تصنيع لإنتاج اللوحة.
صورة ثلاثية الأبعاد (3D Renders): لرؤية شكل اللوحة النهائي قبل البدء بالتصنيع.
قائمة المكونات (BOM): جدول يوضح المكونات المطلوبة لتجميع اللوحة.
حجم العمل 5x5سم حتي 10x10سم
تصميم دائرة اكثر من 15 عنصر حتي 25 عنصر
10.00
|
|
تصميم دائرة ثنائية الطبقة
10.00
|
تصميم دائرة اكثر من 15 عنصر حتي 25 عنصر
10.00
|
|
تصميم دائرة ثنائية الطبقة
10.00
|
