هل لديك مخطط تصميمي لنظام التكييف أو التهوية وتحتاج إلى تحويله إلى رسم تنفيذي منظم باستخدام AutoCAD؟
تتضمن الخدمة الأساسية:
- إعداد لوحة تنفيذية واحدة لنظام HVAC واحد بمساحة تصل إلى 30 مترًا مربعًا.

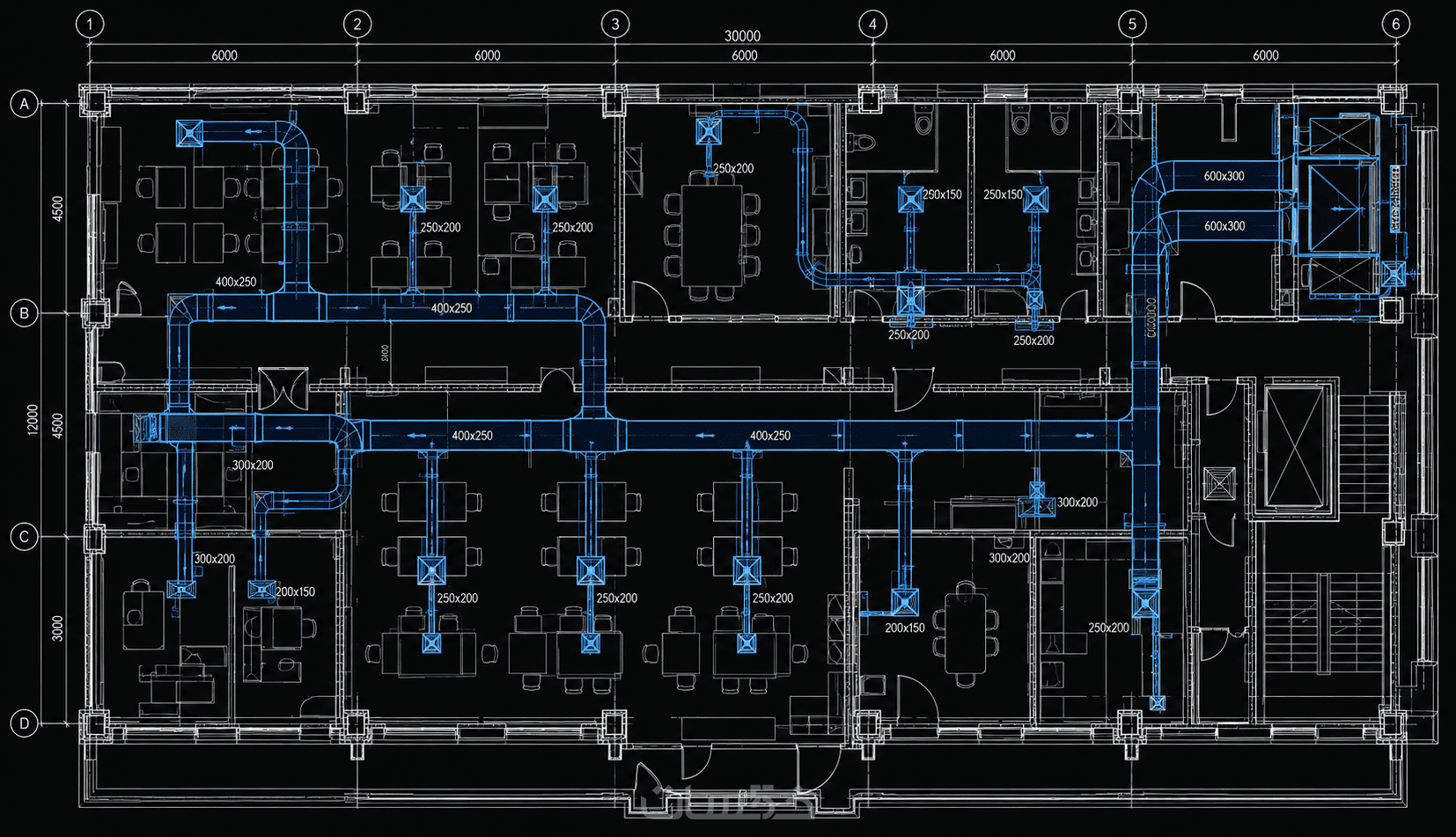

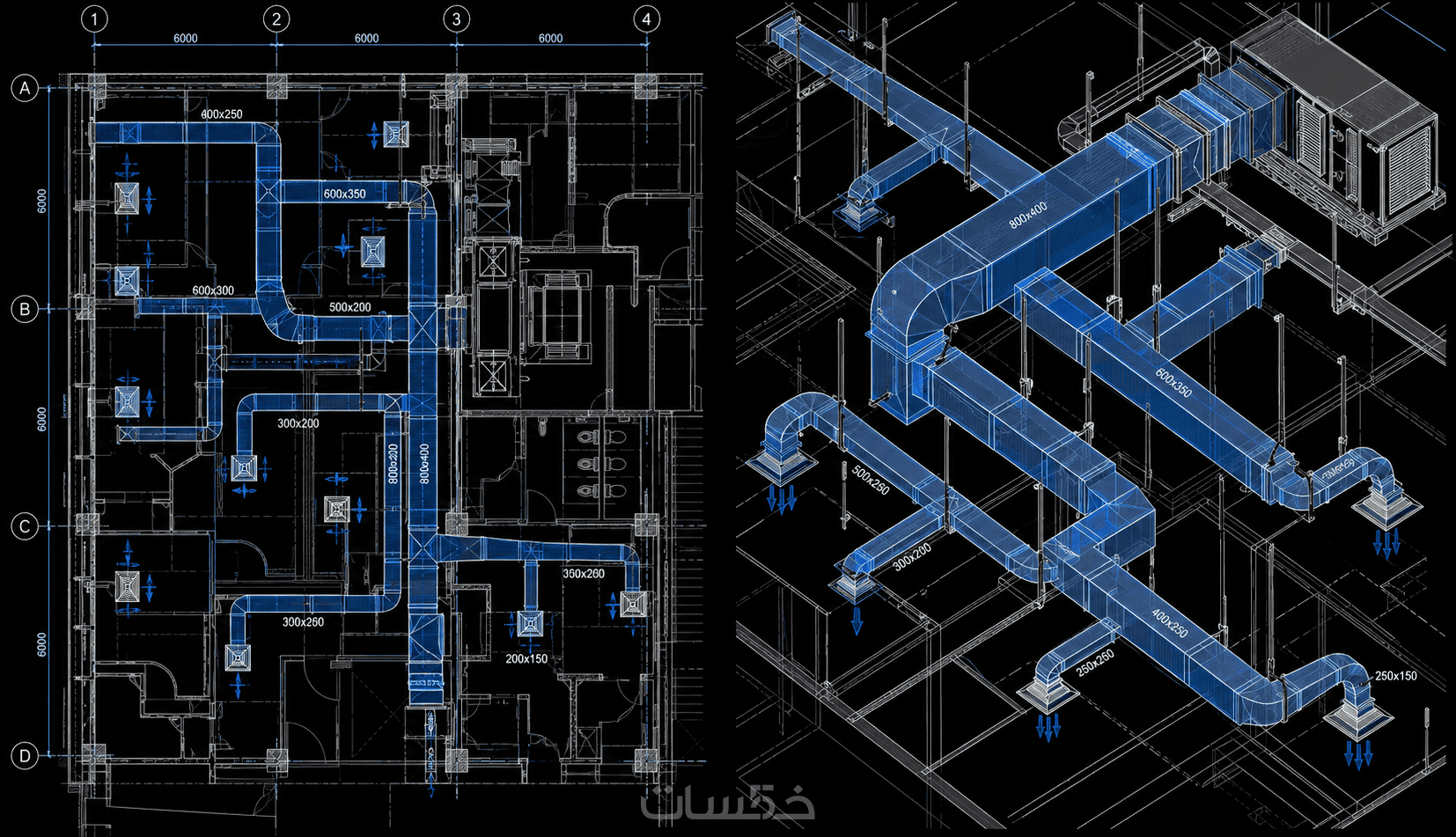

- رسم مسارات مجاري الهواء Ductwork وفق التصميم المقدم.

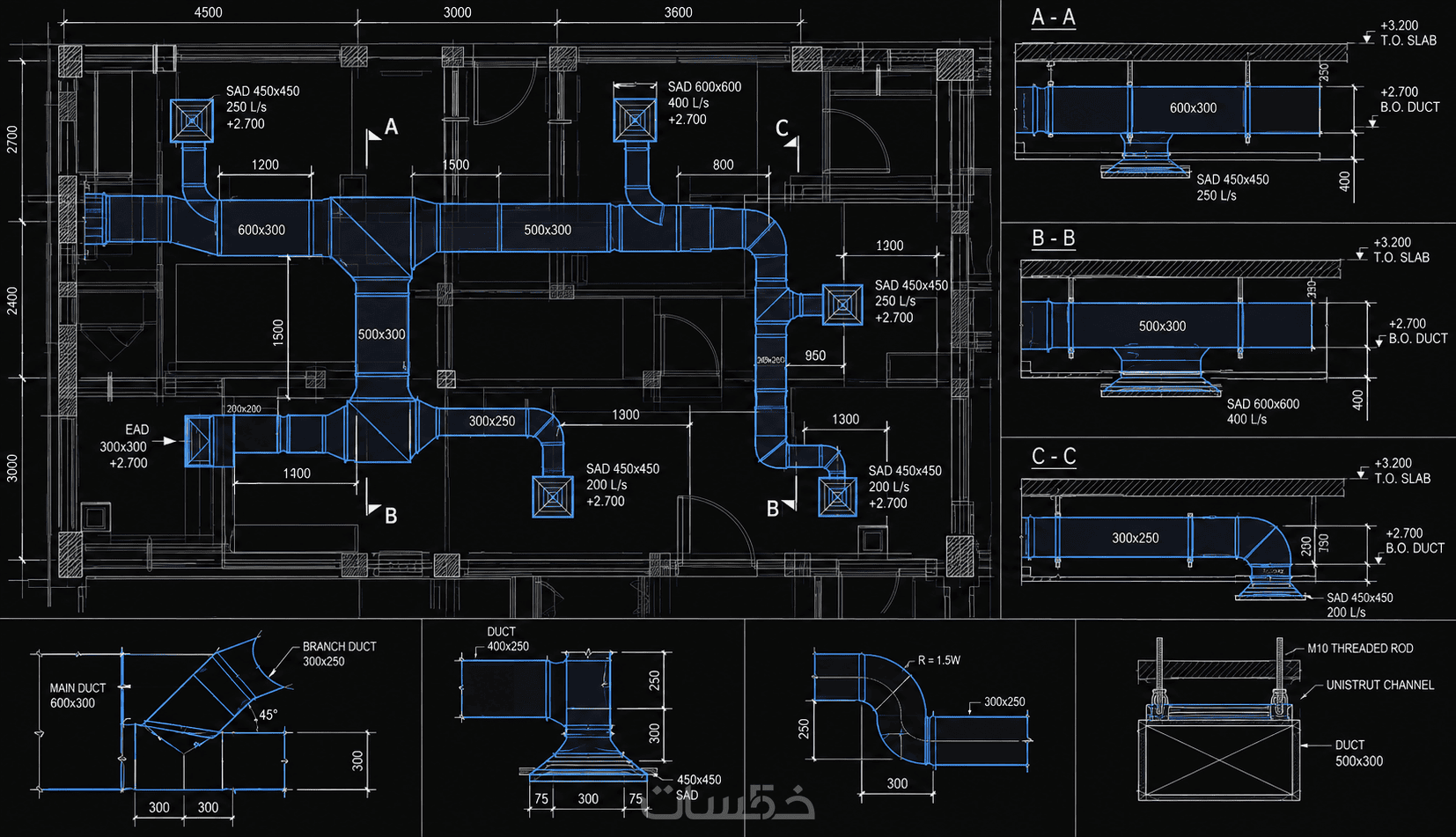

- توضيح مقاسات الدكت وأبعاده ومناسيبه طبقًا للبيانات المتاحة.
- توضيح مواقع مخارج الهواء والعناصر الأساسية الموجودة بالمخطط.
- تنظيم الرسم باستخدام Layers وأسماء العناصر.
- إضافة الأبعاد والملاحظات الفنية الأساسية المتاحة.
- تسليم ملف AutoCAD DWG قابل للتعديل ونسخة PDF.
- تعديل واحد ضمن نطاق العمل الأصلي.
المطلوب لتنفيذ الخدمة:
مخطط تصميمي واضح بصيغة PDF أو DWG، ومخطط معماري للمساحة، بالإضافة إلى مقاسات الدكت والمناسيب ومواقع المعدات ومخارج الهواء ذات الصلة.
